A2B總線分析儀快速入門指南

介紹

這些頁面的指南旨在幫助2 B用戶配置并使用AD242X和AD243X設備的Monitor和/或Node Molutator模式使用模擬設備（ADI）使用HDAC/DURACLIK連接器。不支持帶有XLR/RJ45連接器（AD2437）的AD241X和設備。

安裝和升級

可以從軟件下載下載2 B 總線分析器。

支持的操作系統

A 2 B總線分析儀在Windows，Linux和MacOS上運行。操作系統表描述了此版本中支持的操作系統版本。

	平臺	細節
	視窗	Windows 10 Home，Pro，Enterprise（64位），Windows 11 Home（64位）
	Linux	Ubuntu 18.04+（64位）
	macos	10.15.x catalina和后來

軟件安裝說明

以下小節包括支持的OS平臺的安裝信息。

視窗

• 要安裝A 2 B總線分析器，請雙擊 a2b_bus_analyzer-X.Y.Z-channel-win32-x64.exe。

• A 2 B總線分析儀安裝在以下默認位置：C： Analog Devices  A2B總線分析器。

• 要卸載A 2 B總線分析儀，請轉到“控制面板”中的程序和功能。

Linux

• 要安裝2 B總線分析儀，請下載.AppiMage。將文件復制到?/應用程序等目錄中

• 如果需要，請確保文件通過運行執行權限 chmod a+x a2b_bus_analyzer_*.AppImage

• 通過跑步啟動2 B總線分析儀./a2b_bus_analyzer-X.Y.Z-channel-x86_64_linux.AppImage

• 只需刪除.AppiMage文件以卸載A 2 B總線分析儀即可。

注意： 默認情況下，僅當A 2 B總線分析器與Sudo一起運行時， USB設備才能訪問。 Linux USB配置腳本配置了一個USB設備，可通過當前登錄的用戶訪問。

＃！/bin/sh
 ＃以下是如何在Linux上配置USB的示例腳本＃要被其他用戶訪問。
 如果[$（id -u）！= 0];然后
    回聲“您必須使用sudo運行此腳本：”
    回聲“ sudo $ 0 $*”出口1fiadirules =/etc/udev/ulues.d/adi.rules＃自定義可以訪問USB設備的組名稱Adigroup = Adiusb回聲“創建'” $ adirules“'...”echo attrs {idvendor} == “ 064b ”，group = “ $ adigroup ”> $ adirulesecho attrs {idvendor} == “ 0d28 ”，attrs {idproduct} == “ 0204 ”，group = “ $ adigroup ” >> $ adirules回聲“完成”。如果[-z $（getent Group $ adigroup）];然后
    AddGroup $ Adigroupfiecho“添加用戶”“ $ sudo_user”'to group'“ $ adigroup”'...”usermod -a -g $ adigroup $ sudo_user回聲“完成”。echo“重新啟動'/etc/init.d/udev'...“ /etc/init.d/udev restart回聲“完成”。lsusb | GREP“ ID 064B”echo“ ===========================================================================回聲“您必須重新啟動計算機以進行這些設置才能生效?！盓cho“ Echo”如果您想刪除ADI設備權限：”回聲“ sudo groupdel” $ adigroup回聲“ sudo rm” $ adirulesecho“ ===========================================================================

macos

• 要安裝A 2 B總線分析儀雙擊a2b_bus_analyzer-X.Y.Z-channel-macos-x64.pkg

• 如果安裝向?qū)磫?dòng)，請右鍵單擊.pkg文件并選擇Open with… | Installer。

• A 2 B總線分析儀已安裝在 /應用中。

產品激活

要使用A 2 B總線分析儀產品，您必須使用購買產品時發出的許可證密鑰來激活您的產品。

許可證與A 2 B總線分析儀硬件相關聯，因此您需要遵循Bus Analyzer設置的步驟，以激活您的許可證。在選擇無牌分析儀的序列號時按軟件電源按鈕將按照本節所述啟動許可菜單。

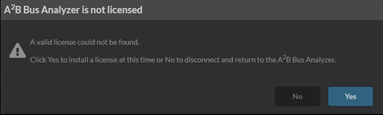

首次嘗試連接到設備時，全新的分析器將顯示許可證錯誤。單擊是繼續進行激活過程。

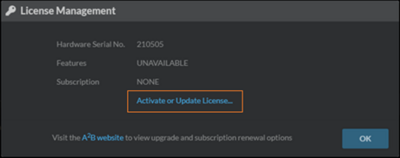

選擇激活或更新許可...

在購買A 2 B總線分析器時收到的許可證密鑰，如果您已經有驗證代碼或要請求一個，則 在線選擇激活 在線或離線激活。

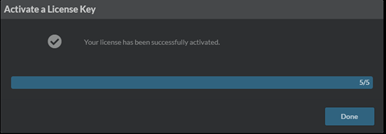

完成所需的字段，然后單擊激活?，F(xiàn)在，您的產品應該被激活。使用幫助|電子郵件支持…如果您有任何問題，請聯系技術支持的菜單選項。

軟件升級

更新A2B總線分析儀應用程序

所有受支持的操作系統的升級過程都是相同的。

運行A 2 B總線分析器，訪問主屏幕，單擊“檢查更新”。如果有一個較新的版本“下載”，然后“重新啟動要安裝”以更新2 B總線分析儀的副本。

您也可以使用幫助|檢查更新...菜單項以找出是否有任何新更新。

在A 2 B總線分析儀軟件更新后，保留了上一個版本的設置。

更新A2B總線分析儀固件

連接到A 2 B總線分析儀設備 后，設備上的當前固件版本顯示在主屏幕上。

如果可用固件更新，請單擊“更新固件”，然后按照屏幕上的說明將新版本刷到A 2 B總線分析儀。

A2B總線分析儀包內容

• A2B總線分析儀盒的物理尺寸為15.25“ x 9.5” x 4.125“。

• 僅A2B總線分析儀盒子即可重約533 g。整個盒子（包括連接器和電源）可能重約1公斤。

A2B總線分析儀入門

總線分析儀設置

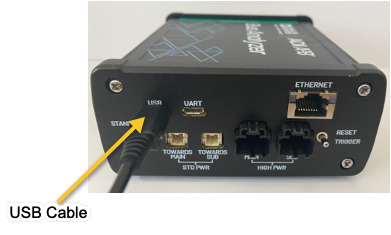

1。使用提供的USB -A 將A 2 B總線分析器連接到您的PC上。

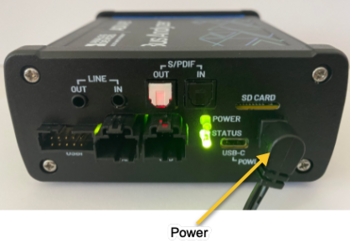

2。將12V電源連接到2 B總線分析儀。

3.確保您的A 2 B總線分析儀軟件已安裝，注冊和升級，如本指南的安裝和升級部分所述。

注意：如果使用USB -C進行電源，請使用推薦的墻適配器之一。有關更多詳細信息，請參閱A2B總線分析儀用戶手冊。

4。啟動A2B總線分析儀應用程序。通過從設備選擇下拉菜單中選擇它，然后單擊電源按鈕，將其連接到A2B總線分析儀設備。連接后，電源按鈕變?yōu)榫G色。

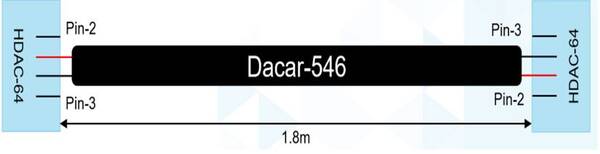

用于自定義電纜的HDAC連接器和電纜圖

所需的組件

用于0.35mm2電纜

繪畫

使用分析儀作為總線顯示器

1。在上面的“總線分析儀設置”部分中完成步驟。

對于自定義電纜，請使用以下引腳詳細信息

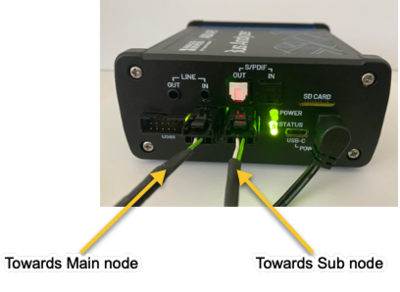

• P1（朝主）：1 -NC，2- AN，3- AP，4 - NC（從左到右）

• p2（朝子）：1 -NC，2 -AP，3- AN，4 - NC（從左到右）

2。在A 2 B網絡中的兩個節點之間 連接A 2 B總線分析儀單元。

注意：建議將分析器放置在主節點和第一個子節點（子節點0）之間，以捕獲總線上的所有事件。

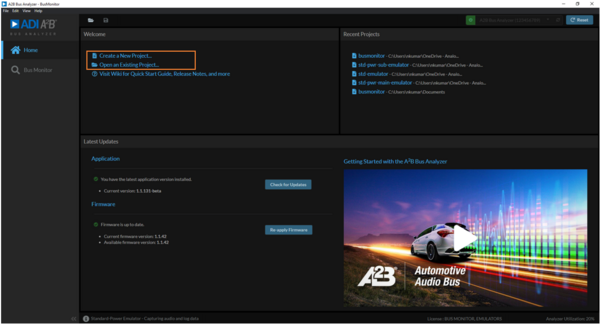

3。啟動A 2 B總線分析儀應用程序，并使用歡迎面板上的鏈接創建一個新項目或打開現有項目。

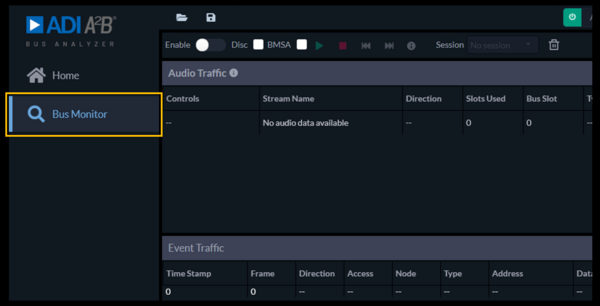

4。使用側面面板中的鏈接切換到總線監視器視圖。

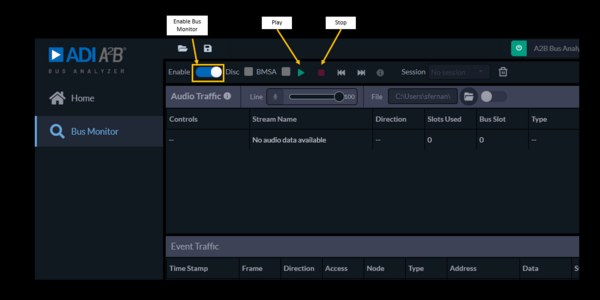

5。通過滑動啟用開關激活總線監視

6。單擊游戲開始捕獲公共汽車上的音頻和事件流量。

注意：事件和音頻交通區域?qū)⒈３挚瞻?，直到網絡主機啟動2 B發現為止。

7。切換到A 2 B網絡主機程序（例如Sigmastudio，Head-Unit軟件）并啟動發現過程。

8。隨著在主機上啟動的網絡發現，A 2 B總線分析儀應用程序?qū)㈤_始捕獲事件和音頻流量。使用音頻輸出控件在設備的線路Out/spdif Out上播放音頻或保存為.wav文件，甚至保存為.wav文件，甚至使用適合您的平臺的驅動程序（ASIO/ALSA/COREAUDIO） 在USB上托管PC。

注意：有關更高級的設備使用情況，請參閱A2B總線分析儀用戶手冊。

9。單擊停止以完成收集音頻和事件流量?？梢允褂孟螺d按鈕將收集的數據保存到文件（CSV或JSON）。

AD2438/30評估板只有一個A2B端口，模擬前端期望直通電纜直通電纜，其中用A2B總線分析儀盒作為默認電纜是交叉電纜。

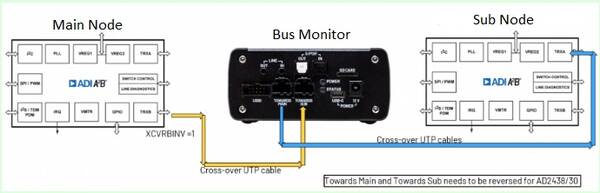

對于使用AD2438/30評估板的使用，如下圖所示，監視器連接必須不同。確保設置上游節點的A2B_Control.xcvrbinv位。

注意：AD2438只能用作主節點。

使用分析儀作為節點模擬器

對于客戶電纜，請使用以下PINOUT詳細信息：

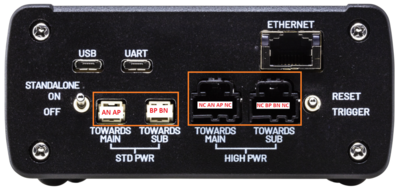

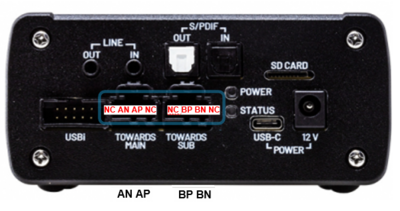

高功率連接器：

* p7（朝子）：1 -gnd，2 -bp，3 -bn，4 - gnd（從左到右）

* P8（朝主）：1 -GND，2 -AN，3- AP，4 - GND（從左到右）

標準電源連接器：

* p6（朝子）：1 -bp，2 - bn（從左到右）

* p3（朝向主）：1- an，2- ap（從左到右）

主節點模擬器

1。在上面的“總線分析儀設置”部分中完成步驟。

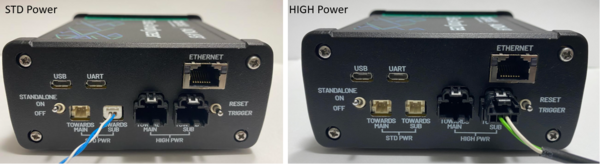

2。將子節點的子節點或子節點的子節點或鏈條連接到節點模擬器端口，該端口在STD或高PWR上標記為“ to sub”或High PWR，具體取決于所模擬的節點的功率配置。

注意： AD242X節點仿真器在STD PWR上也支持。因此，在模擬AD242X主節點時，請使用STD PWR端口上標記為“ to sub”的模擬器端口連接子節點。

3。切換到A2B總線分析儀應用程序并創建一個新項目或使用歡迎面板上的選項打開現有項目。確保檢查啟用標準功率/高功率仿真器選項，如果在創建新項目時可用。

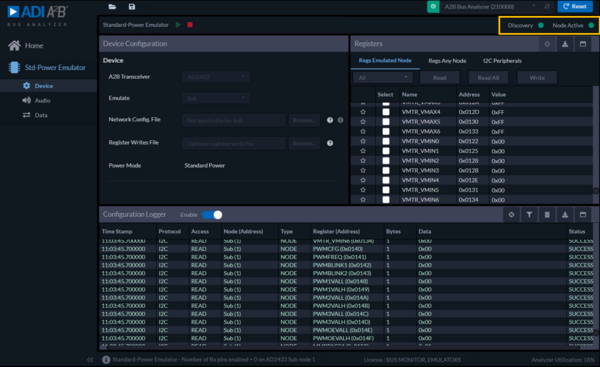

4。使用側面面板切換到模擬器視圖（STD/High），并通過滑動啟用開關打開功能。確保目前的電源圖標為綠色。如果不是綠色，請單擊“重置”，等待幾秒鐘（直到單元上的狀態LED變?yōu)橥耆G色），然后使用電源圖標再次連接。

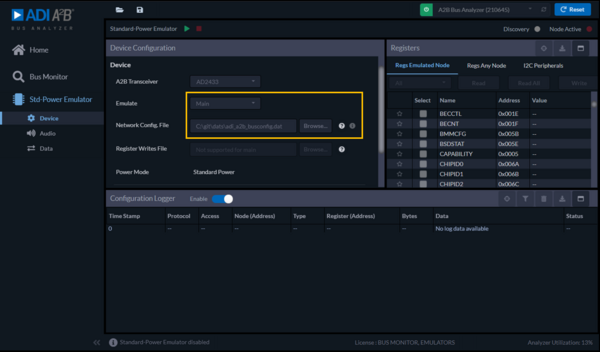

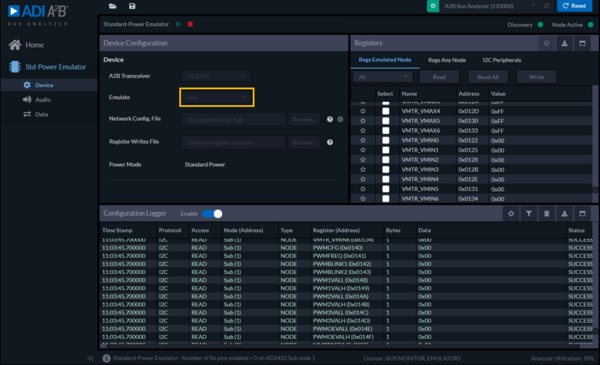

5。根據所模擬的節點設置屬性來配置設備。確保將模擬選項設置為“主”。模擬主節點時，應以2 b的 sigmastudio（或sigmastudio+）導出的與連接節點相對應的網絡信息以2 b的形式提供。

注意：使用Sigmastudio時，必須使用A 2 B SW Release軟件包REL 19.9.0或更高版本來導出ADI_A2B_BUSCONFIG.DAT。請參閱A 2 B SW軟件包中可用的Sigmastudio用戶指南文檔，以了解如何在Sigmastudio中創建2 B項目并導出A .DAT文件。

6。單擊“應用”按鈕以在主節點模式下設置模擬器，并根據提供的.DAT文件啟動網絡的發現/配置。

7。通過發現狀態圖標變綠色，可以成功發現網絡。

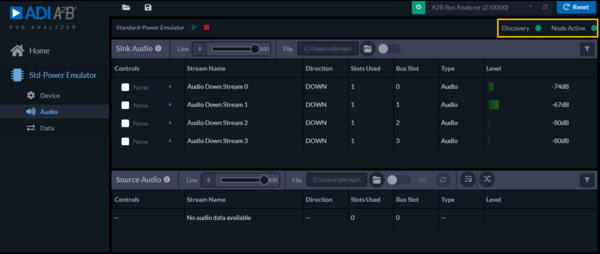

8。切換到音頻面板，以查看由節點來源或下沉的音頻流。使用音頻輸出控件來聆聽/保存/流動任何感興趣的音頻流。使用音頻輸入控件從線路/spdif/file/ usb中饋入音頻，或者在總線上測試音調/循環選項。

9.切換到數據面板以查看節點上可用的SPI數據隧道流（如果有）。使用數據控件通過SPI隧道發送/接收數據不同的傳輸模式。

子節點模擬器

1。在上面的“總線分析儀設置”部分 中完成步驟。

2。將分析儀單元插入要模擬所需的子節點位置的A 2 B網絡中。將單元連接到上游節點，使用朝向MAIN，然后使用sub（如果不是最后一個節點），在STD或高PWR節點模擬器端口上，取決于仿真的節點的功率配置。

注意：AD242X節點仿真器在STD PWR上也支持。因此，在模擬AD242X子節點時，請使用朝向MAIN和SUB上標記為SUB的模擬器端口。

3.切換到2 B總線分析儀應用程序，并使用歡迎面板上的選項創建一個新項目或打開現有項目。確保檢查啟用標準功率/高功率仿真器選項，如果在創建新項目時可用。

4。使用側面面板切換到模擬器視圖（STD/High），并通過滑動啟用開關打開功能。確保目前的電源圖標為綠色。如果不是綠色，請單擊“重置”，等待幾秒鐘，直到設備上的狀態LED變?yōu)榫G色，然后使用電源圖標再次連接。

5。根據所模擬的節點設置屬性來配置設備。確保將模擬選項設置為“子”。

筆記：在模擬子節點時，分析儀從總線自動檢測到與模擬節點相對應的配置信息。

6。單擊“應用”按鈕以將模式設置為子節點模式（由節點Active Icon Turning Green表示）。

7.切換到A 2 B網絡主機程序（例如Sigmastudio或Head-Unit軟件）并啟動發現過程。

注意：使用Sigmastudio時，必須使用A 2 B SW釋放軟件包REL 19.9.0或更高版本。請參閱A 2 B SW軟件包中有關如何在Sigmastudio中 創建2 B項目的Sigmastudio用戶指南文檔。

8。隨著在主機上啟動的網絡發現，Analyzer將自動檢測所模擬子節點的設置（基于網絡中的分析儀位置），并配置自身以模擬子節點。 Discovery狀態圖標變綠色表示，成功發現分析儀作為子節點。

9.切換到音頻面板以查看由節點來源或下沉的音頻流。使用音頻輸出控件來聆聽/保存/流動任何感興趣的音頻流。使用音頻輸入控件從線路/spdif/file/ usb中饋入音頻，或者在總線上測試音調/循環選項。

10。切換到數據面板以查看節點上可用的SPI數據隧道流（如果有）。使用數據控件通過SPI隧道發送/接收數據不同的傳輸模式。

使用Sigmastudio+的A2B總線分析儀

sigmastudio+支持表示2B公交分析儀用于創建一個2B網絡包含A2信號鏈中的B總線分析儀硬件。它還與A集成2B總線分析儀UI支持以下功能：

1. 一個2B總線分析儀UI從Sigmastudio+啟動

2. 一個2B總線分析儀UI項目創建，Monitor  Emulator視圖的自動負載和設備連接

3. 自動模擬器啟用和.DAT文件應用原理圖

4. 主節點仿真期間Sigmastudio+中的節點突出顯示和線路錯誤通知

5. 在主節點仿真期間，從sigmastudio+ sigmastudio+讀取寄存器讀取/寫入

6. 在主節點仿真期間，發現外周圍的外圍讀/寫入/寫入

注意： Sigmastudio+ Release Package 2.0.0和A2B-SS+插件發布程序包1.1.0或更高版本需要安裝與Sigmastudio+一起使用A 2 B總線分析儀。請參閱A2B-SS+插件安裝程序包中的AE_65_A2B-SSPLUS_QUICKSTARTGUIDE，以獲取網絡中使用2 B總線分析儀硬件創建原理圖的步驟。請參閱用戶指南PDF，可以在A2B總線分析儀軟件安裝中找到，以獲取來自Sigmastudio+的啟動和操作A2B總線分析儀UI的步驟。部分進一步的文檔介紹了如何找到用戶指南。
